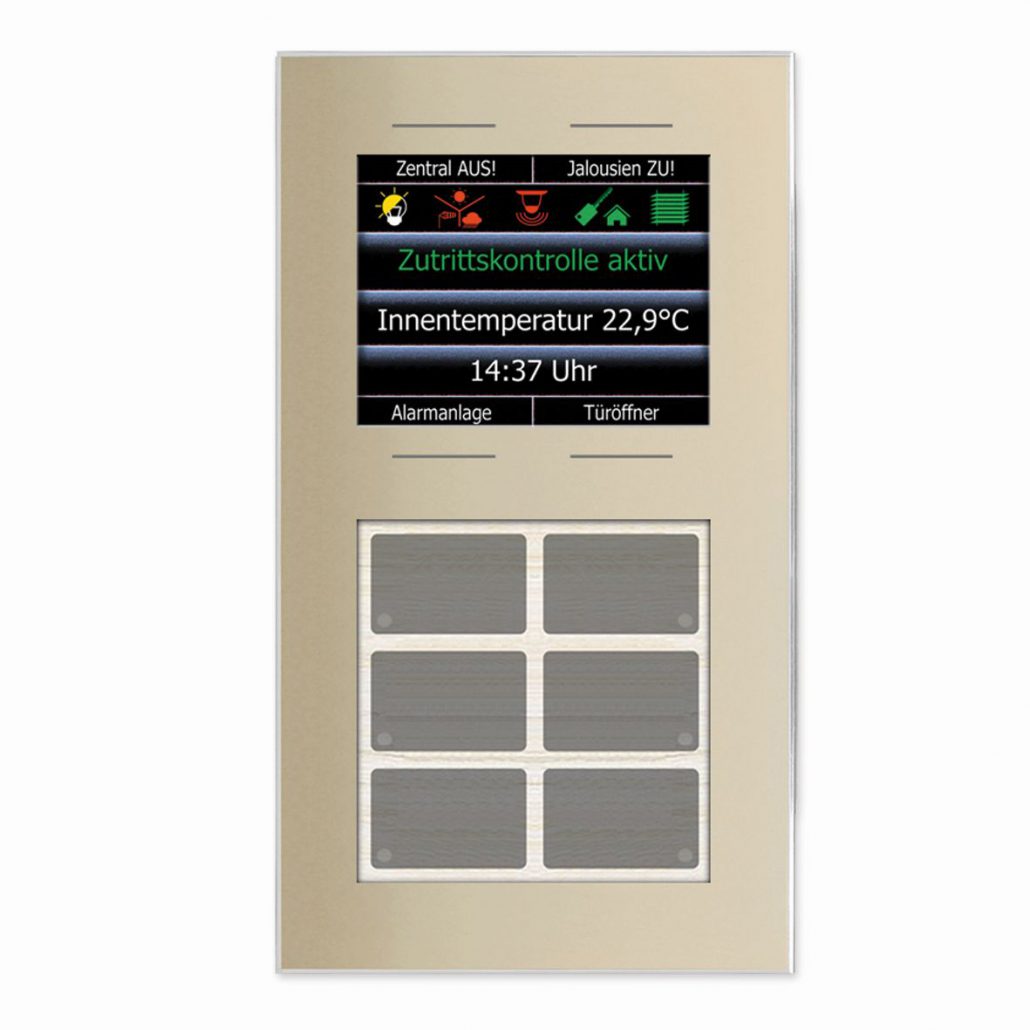

Glas-Infomodul mit sechs plus vier kapazitiven Tasten, 2,8 Zoll-Grafikdisplay und Temperatursensor in Champagner, LCN-GT10DC

LCN-GT10DC

Glas-Infomodul mit sechs plus vier kapazitiven Tasten, 2,8 Zoll-Grafikdisplay und Temperatursensor

Das LCN-GT10D ist ein Info-Tastenfeld mit TFT-Display. Es ist für die Montage auf zwei UP-Dosen oder einer Doppeldose vorgesehen und kann mittels einer speziellen Montageplatte fest an der Wand verankert werden. Der Anschluss erfolgt über den I-Anschluss des beiliegenden LCN-Netzteils LCN-NUI und einem LCN-Busmodul ab Version 140719 (Juli 2010). Im Sensortastenfeld LCN-GT10D ist ein Temperatursensor  integriert. Dank einer Auflösung von 0,1 °C und einer adaptiven Mittelwertbildung liefert er praktisch rauschfreie Messwerte.

Die kapazitiv arbeitenden Sensorflächen sind hinter einer 5 bzw. 3 mm starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um verschiedene Funktionen auszulösen. In den unteren sechs Sensorflächen informieren sechs integrierte Status-LEDs über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Eine individuelle Beschriftung der Sensorflächen kann auf Papier/Folie übertragen und hinter der Glasfläche platziert werden. Diese Beschriftung kann jederzeit ausgetauscht werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Zusätzlich bietet das LCN-GT10D einen Corona®-Lichtkranz mit weißen LEDs für die Wandbeleuchtung und eine elegante Hinterleuchtung der Tasten. So lässt sich das LCN-GT10D auch bei geringem Umgebungslicht komfortabel bedienen. Die oberen vier Sensorflächen am Display lassen sich digital mittels der LCN-PRO beschriften. Es sind verschiedene Arten der Darstellung möglich. Symbol-Zeile: Es können maximal sechs Symbole in der oberen Bildschirmzeile angezeigt werden. Diese Symbole werden einem Binäreingang, Relais, Ausgang oder Logik-Funktion zugeordnet und reagieren auf dessen Statusmeldung. Text-Zeile: In jede der drei Textzeilen können max. 63 Zeichen eingegeben werden, davon sind 19 bis 23 Zeichen sichtbar (Autoscrollfunktion) bei Verwendung einfacher Zeilenhöhe. Die Textzeilen 1 bis 3 können auch auf doppelte Zeilenhöhe eingestellt werden und belegen dann zwei Zeilen. Tasten-Beschriftung: Für die vier Tasten kann ein Beschriftungstext eingegeben werden. Der Text kann max. 25 Zeichen lang sein. Alternativ kann das Display auch vier Textzeilen anzeigen, wenn die Tastenbeschriftung nicht benötigt wird. Das LCN-GT10D spricht acht Sprachen: Deutsch, Englisch, Französisch, Spanisch, Polnisch, Türkisch, Russisch und Arabisch, die im Betrieb umgeschaltet werden können.
