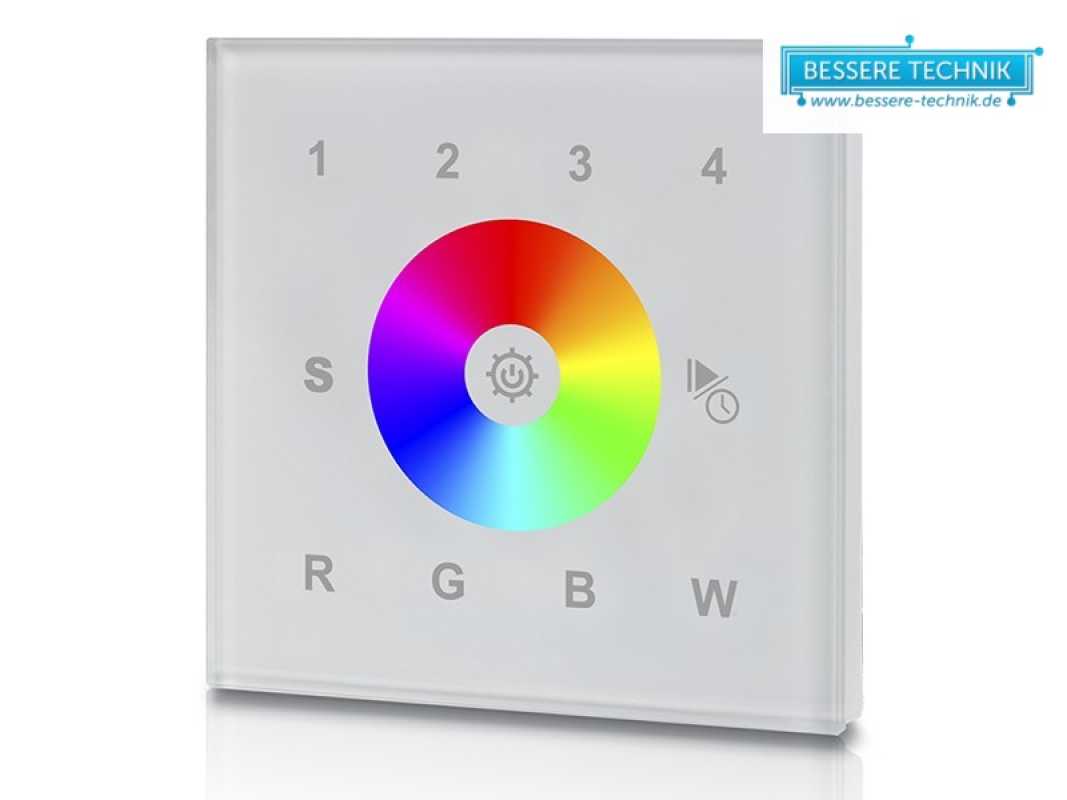

Der DALI-Master SR-2300TR-G4-RGBW ist ein Touch-RGBW-DALI-Controller, der ein hochfestes und hochempfindliches Hartglas-Panel mit Touch-Farbrad-Design verwendet, um eine genaue und schnelle Farbtonanpassung und Helligkeitsanpassungsfunktionen für RGB+W-LED-Beleuchtung zu bieten der RGBW-Controller entspricht IEC 62386-102, IEC 62386-207, IEC 62386-209 und kann mit DALI-Produkten anderer internationaler Unternehmen kompatibel sein. Der DALI-Master kann bis zu 4 Lichtzonen (EU-Version) bzw. 3 Lichtzonen (US-Version) steuern. Bei der DT6-Version kann jede Lichtzone 4 DALI-Adressen steuern und ermöglicht die Einstellung der DALI-Startadresse. Bei der DT8-Version kann jede Lichtzone 1 DALI-Gruppe steuern, ermöglicht die Einstellung der Startnummer der DALI-Gruppe. Das Touchpanel kann 4 Szenen speichern und abrufen (EU-Version). 10 eingebaute Farbsequenzen stehen zur Verfügung. Der RGBW DALI-Master-Controller kann den DALI-Bus erkennen und mehrere Controller können in einem DALI-Kanal-Kanal installiert werden. Kompatibel mit den meisten unserer DALI-Slave-Controller, die sowohl als Konstantspannungs- als auch als Konstantstrom-Version erhältlich sind, kann der RGBW-Touch-Controller verschiedene Arten von LED-Beleuchtung steuern. 10 eingebaute Farbsequenzen stehen zur Verfügung.
Dieser DALI-Controller ist sowohl mit 100-240VAC-Eingangs- als auch mit 12-24VDC-Eingangsversionen erhältlich. Die AC-Eingangsversion ist mit einer integrierten 100-mA-DALI-Stromversorgung für die Stromversorgung von bis zu 50 DALI-EVGs ausgestattet und kann auch über den DALI-Bus versorgt werden, wenn sie nicht an das Wechselstromnetz angeschlossen ist. max. 100 DALI-EVG können von 4 AC-Eingangs-DALI-Touchpanels über Broadcast an einem Steuerkreis angesteuert werden, von dem 2 an das AC-Netz angeschlossen und 2 über den DALI-Bus versorgt werden.
Hauptmerkmale
- Touch-Steuerung RGB-DALI-Controller.
- Entsprechen dem DALI-Standardprotokoll IEC 62386-102, IEC 62386-207, IEC 62386-209 und in Übereinstimmung mit DALI-Produkten anderer internationaler Unternehmen.
- Touch-Interface-Betriebsdesign, einfach zu bedienen.
- Mit der Bus-Detection-Funktion kann ein DALI-Bus mit einem Kanal mehrere Controller installieren.
- 12-24VDC-Eingangs- und 100-240VAC-Eingangsversionen optional.
- AC-Eingangsversion mit integriertem 100mA DALI-Netzteil zur Stromversorgung von bis zu 50 DALI-EVG.
- Die AC-Eingangsversion kann auch über den DALI-Bus gespeist werden, wenn sie nicht an das AC-Netz angeschlossen ist.
- max. 100 DALI-EVG können von 4 DALI-Panels der AC-Version über Broadcast auf einem Steuerkreis gesteuert werden, von denen 2 an das AC-Netz angeschlossen und 2 über den DALI-Bus versorgt werden.
- Bis zu 4 Lichtzonen (EU-Version) oder 3 Lichtzonen (US-Version) zur Dimmung und Farbsteuerung. Jede Zone kann 4 DALI-Adressen (DT6) oder 1 DALI-Gruppe (DT8) haben.
- 4 Szenen speichern und abrufen (EU-Version).
- Unterstützt DT8-Gerätebefehle.
- Unterstützt DT8-Farbtyp RGBWAF.
- Kompatibel mit DALI-Mastern, die DT8-Befehle unterstützen.
- Einfache Auswahl und Steuerung bestimmter DALI-Gruppen (DT8) oder DALI-Adressen (DT6).
- Glatte und feine RGB-Farbanpassung.
- Unterstützt Laufeffekte mit einstellbarer Geschwindigkeit.
- Kompatibel mit universellen DALI DT8-Geräten.
- 10 eingebaute Farbsequenzen.

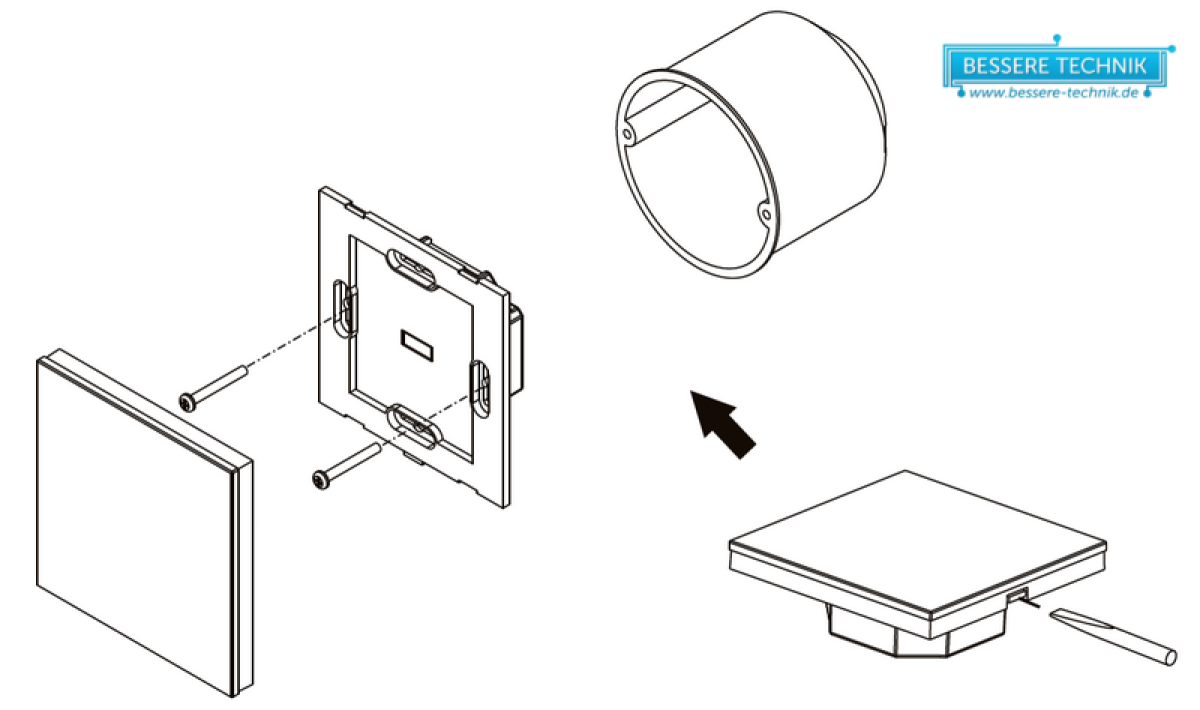

- EU- und US-Größe erhältlich, einfache Installation in vorhandene Wandboxen.
Technische Daten
| Art.-Nr. | Betriebsspannung | Output | Maße (L x B x H) in mm |
Bemerkungen |
| SR-2300TR-G4-RGBW-EU-DT6-230V | 230VAC | DALI Signal | 86*86*41 | Touch Sensor |
